チラーの構造

水槽内蔵チラーと水槽なしチラー

オリオンチラーのシリーズ構成は大きく分けて 2種類あり、チラー内部に水槽の有るもの「水槽内蔵チラー」と水槽の無いもの「水槽なしチラー」があります。

水槽内蔵(密閉回路用)

水槽内蔵チラー
設備に直接冷水を供給する場合

水槽なし(開放回路用)

水槽なしチラー
設備に水槽があり、その水槽内の水を冷やす場合

お客様の設備に水槽がある場合は水槽無しを、装置に直接冷水を供給する場合は水槽内蔵を選定します。

空冷式チラーと水冷式チラー

空冷式のチラーと水冷式のチラーがあります。
チラーの凝縮器を空気で冷やす放熱方式を空冷式といい、チラーの凝縮器を水で冷やす放熱方式を水冷式といいます。

空冷式チラー

排熱をファンモータで大気に排出する方式です。
エアコンで例えると冷房運転中の室外機に
該当します。

空冷式 イメージ図
空冷式チラー立体画像

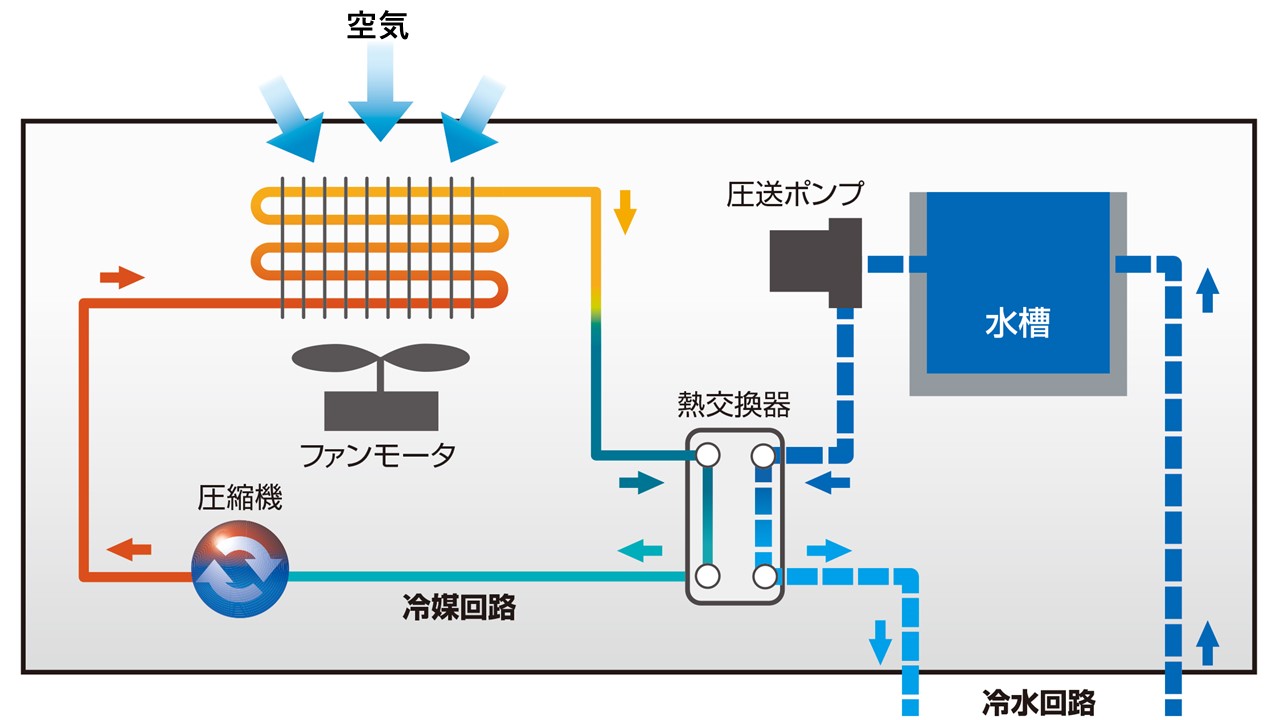

空冷式 イメージ系統図
空冷式チラー模式図

空冷式は手軽に設置が可能ですが、特に大型機は排熱が多く、室内等に排熱がこもるとチラーの能力ダウンやアラーム停止に至る場合がありますので注意が必要です。

水冷式 イメージ図

排熱を水冷凝縮器で水と間接的に
熱交換する方式です。

水冷式 イメージ図
水冷式チラー立体画像
水冷式 イメージ系統図
水冷式チラー模式図

水と熱交換させるため、室内に熱がこもりません。ただし冷却水を供給するためのクーリングタワーやチラーの設備が別途必要になります。
