除湿型精密空調機 PAP-D 空冷式 精密空調と除湿を兼ね備えたシリーズ
PAP03A1-D(-CE) / PAP06A-D(-CE) /
PAP10A-D
- 処理風量
- 3～12m3/min
- 設定温度範囲
- 18～30℃
- 設定湿度範囲
- 20～40％ ※加湿機能なし
- 温度制御精度
- ±0.2℃
- 瞬時に除湿&精密空調
（ただし稼動時間 10,000時間まで）です。
-
インテリジェントモニタ -
ヒートポンプバランス制御 -
容量制御 -
HEPAフィルタ(Fタイプ) -
空冷 -
水冷 -
温度制御 -
湿度制御
特長

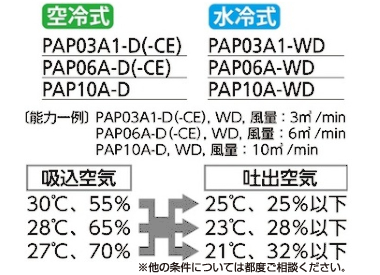

30℃・55%をオールフレッシュで23℃・28%まで一気に除湿
冷凍サイクルのみで業界トップクラスの露点3.5℃をノンデフロストで実現。
精密空調と除湿を兼ね備えた
PAP-Dシリーズ
ヒータレスは当たり前、圧縮機回転数制御で最大65％省エネ
独自の冷媒コントロールでノンデフロスト連続運転可能です。
また、圧縮機回転数制御搭載で無駄な電力カットし、最大65％の省エネ運転を実現します。
CEマーキング機をラインナップ
UL/CSA61010-1 適合評価済 評価レポート提出可
※PAP03A1-D-CE、PAP06A-D-CE
用途
- 医薬・サプリメントの充填工程に
- 精密電子部品の防錆・結露防止に
- 粉体調合などワンパスドライブース用に
仕様
| 空冷式 | ||||
|---|---|---|---|---|
| PAP03A1-D | PAP03A1-D-CE | |||
| 性能 | 設定可能温湿度範囲※1 | ℃,％ | 18～30, 20～40 | |
| 温度制御精度※2 | ℃ | ±0.2 (本機に加湿機能はありませんので、 湿度制御をご希望の際は別途ご相談ください) |
||
| 制御空気到達可能露点(下限値)※3 | ℃ | 3.5 | ||
| 最大冷却能力※4 | kW | (3.7) | ||
| 加熱能力※5 | kW | (0.3) | ||
| 定格処理風量 | m3/min | 3～5 | ||
| 最大機外静圧※6 | Pa | 500 (3m3/min) |
||
| Pa | 100 (5m3/min) |
|||
| 環境条件 | 周囲温湿度範囲(吸込空気) | ℃, ％ | 17～35, 30～70 | |
| 吸込温度変化勾配 | ℃/h | ±1 以内 | ||
| 吸込湿度変化勾配 | ％/h | ±5 以内 | ||
| 冷却水水温度変化勾配 | ℃/h | - | ||
| 外形寸法(高さ×奥行×幅)※7 | mm | (1310×820×661) | (1654×820×661) | |
| 製品質量 | kg | (210) | (230) | |
| 制御空気吐出口 | mm | Φ150 | ||
| 電気特性 | 電源※8 | V(Hz) | 三相200±10％(50/60) | |
| 消費電力※9 | kW | 0.8～2.9 | ||
| 電流※10 | A | 11.3 | ||
| 電源容量※11 | kVA | 4.7 | ||
| 運転制御方式 | ヒートポンプバランス制御(スーパーレヒート仕様) | |||
| 冷凍用圧縮機出力 | kW | 1.7 | ||
| 冷媒 | R410A | |||
| 冷媒充填量 | kg | 1.5 | ||
| CEマーキング | - | 受注生産 | ||
| 空冷式 | ||||
|---|---|---|---|---|
| PAP06A-D | PAP06A-D-CE | |||
| 性能 | 設定可能温湿度範囲※1 | ℃,％ | 18～30, 20～40 | |
| 温度制御精度※2 | ℃ | ±0.2 (本機に加湿機能はありませんので、 湿度制御をご希望の際は別途ご相談ください) |
||
| 制御空気到達可能露点(下限値)※3 | ℃ | 3.5 | ||
| 最大冷却能力※4 | kW | (6.6) | ||
| 加熱能力※5 | kW | (0.7) | ||
| 定格処理風量 | m3/min | 6～8 | ||
| 最大機外静圧※6 | Pa | 500 (6m3/min) |
||
| Pa | 300 (8m3/min) |
|||
| 環境条件 | 周囲温湿度範囲(吸込空気) | ℃, ％ | 17～35, 30～70 | |
| 吸込温度変化勾配 | ℃/h | ±1 以内 | ||
| 吸込湿度変化勾配 | ％/h | ±5 以内 | ||
| 冷却水水温度変化勾配 | ℃/h | - | ||
| 外形寸法(高さ×奥行×幅)※7 | mm | (1610×1150×770) | (1802×1150×770) | |
| 製品質量 | kg | (330) | (350) | |
| 制御空気吐出口 | mm | Φ200 | ||
| 電気特性 | 電源※8 | V(Hz) | 三相200±10％(50/60) | |
| 消費電力※9 | kW | 1.3～4.1 | 1.6～4.4 | |
| 電流※10 | A | 17.2 | 18.3 | |
| 電源容量※11 | kVA | 6.6 | ||
| 運転制御方式 | ヒートポンプバランス制御(スーパーレヒート仕様) | |||
| 冷凍用圧縮機出力 | kW | 3.0 | ||
| 冷媒 | R410A | |||
| 冷媒充填量 | kg | 1.98 | ||
| CEマーキング | - | 受注生産 | ||
| 空冷式 | |||
|---|---|---|---|
| PAP10A-D | |||
| 性能 | 設定可能温湿度範囲※1 | ℃,％ | 18～30, 20～40 |
| 温度制御精度※2 | ℃ | ±0.2 (本機に加湿機能はありませんので、 湿度制御をご希望の際は別途ご相談ください) |
|
| 制御空気到達可能露点(下限値)※3 | ℃ | 3.5 | |
| 最大冷却能力※4 | kW | (10.5) | |
| 加熱能力※5 | kW | (1.1) | |
| 定格処理風量 | m3/min | 10～12 | |
| 最大機外静圧※6 | Pa | 500 (10m3/min) |
|
| Pa | 200 (12m3/min) |
||
| 環境条件 | 周囲温湿度範囲(吸込空気) | ℃, ％ | 17～35, 30～70 |
| 吸込温度変化勾配 | ℃/h | ±1 以内 | |
| 吸込湿度変化勾配 | ％/h | ±5 以内 | |
| 冷却水水温度変化勾配 | ℃/h | - | |
| 外形寸法(高さ×奥行×幅)※7 | mm | (1860×1200×990) | |
| 製品質量 | kg | (450) | |
| 制御空気吐出口 | mm | Φ200 | |
| 電気特性 | 電源※8 | V(Hz) | 三相200±10％(50/60) |
| 消費電力※9 | kW | 1.6～5.3 | |
| 電流※10 | A | 20.2 | |
| 電源容量※11 | kVA | 7.2 | |
| 運転制御方式 | ヒートポンプバランス制御(スーパーレヒート仕様) | ||
| 冷凍用圧縮機出力 | kW | 3.0 | |
| 冷媒 | R410A | ||
| 冷媒充填量 | kg | 3.3 | |
| CEマーキング | - | ||
- 制御可能な温湿度範囲を表すものではありません。制御可能温湿度範囲は、吸込空気温湿度により異なります。（本装置には加湿機能はありません。）
- 吸込空気温湿度安定時。吐出口1点、コントローラ表示値精度。条件により過除湿になる場合があります。
- 到達可能な露点は吸込空気条件により異なります。
- 装置内部の冷却器単体での最大冷却能力。
- 装置内部の加熱器能力と冷却器能力の差分。
- 送風機運転周波数60Hz、制御空気吐出側にて絞り、所定の風量にて運転した時の機外静圧。
- 高さは吐出口を含む。
- 電源電圧の相間アンバランスは、±3％以内としてください。
- 仕様範囲内における最小値～最大値。
- 仕様範囲内における最大値。
- 仕様範囲内における最大運転電流時。
外形図（単位: mm）
PAP03A1-D
PAP06A-D
PAP10A-D
