超低露点ドライエアー供給装置 圧縮空気を使用せずにドライエアーを生成、カーボンニュートラル実現に貢献

DPU01A

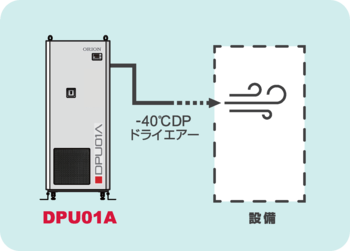

  • オールフレッシュで吹出露点−40℃を実現。
  • DPU02Aと比較し体積75％減
    フットプリント68％減

DPU02A

  • 循環仕様で吹出露点−60℃を実現。
  • プレクーラー+除湿機+アフター温調機を一体化
    1台で温調された低湿空間を実現
    • 設定温度範囲23～27℃
超低露点ドライエアー供給装置
超低露点ドライエアー供給装置
安心冷媒回路2年保証
※本製品の冷媒回路保証期間は、お買い上げ後2年間
（ただし稼動時間10,000時間まで）です。

用途例

    リチウムイオン電池研究・開発

    • リチウムイオン電池生産試験
    • リチウムイオンキャパシタ生産試験
    • 電極材調合
    • 電極塗布・乾燥
    • 電解液注液

    全固体電池研究開発

    • 酸化物系無機固体電解質
    • ポリマー電解質
リチウムイオン電池の研究・開発 用途例
電解液注液装置

電解液をセルに注入する装置

電解液注液装置
試験用グローブボックス

電解液の調合や硫黄系固体電解質の取り扱い、また、分析の為の試料作成などを行います。

試験用グローブボックス
研究・試験用積層機

リチウムイオン電池の正極、または負極電極とセパレータを交互に精度よく高速に積み重ねる装置

研究・試験用積層機
ガス抜き封止

初充電に発生するガスを電池セルから放出し、再度封止する装置

ガス抜き封止

仕様

DPU01A DPU02A
性能 供給エアー露点 ℃ -40 以下※1 -60 以下※2
供給エアー設定温度範囲 ℃ - 23 ～ 27
供給エアー温度精度 ℃ 成行き ±0.5※3
処理風量 m3/min 0.5 ～ 1.5 1.0 ～ 2.5
環境条件 外気条件 ℃,% 15 ～ 30, 30 ～ 60
吸込温度変化勾配 ℃/h - ±1 以内
吸込湿度変化勾配 %/h - ±5 以内
外形寸法（高さ×奥行×幅） mm 1500×760×600 1850×1390×1070
製品質量 kg 180 (500)
制御空気出口 mm Φ75 Φ98
制御空気入口 mm - Φ148
再生空気排気口 mm - Φ74
電気特性 電源 三相 200V ±10%, 50/60Hz
消費電力(50/60Hz) kW 2.5/2.6 (6.3)
電流(50/60Hz) A 8.6/8.8 (20)
電源容量 kVA 3.8 (9.0)
除湿方式 冷凍式 + デシカント除湿機
温度制御方式 成行き ヒートポンプバランス制御（スーパーレヒート仕様）
法定冷凍トン(50/60Hz) 0.28/0.33 1.11
冷媒 R410A
冷媒充填量 kg 0.52 1.2
冷凍用圧縮機出力 kW 0.85 1.7
  1. 周囲温湿度25℃/60％、処理風量1.5m³/min、再生空気温度140℃の参考値。
  2. 供給エアー風量2.0m³/min、無負荷循環利用時。
  3. 吸込空気温湿度安定時。吐出口1点、コントローラ表示値精度。
