露点モニター MG手軽に温度・湿度の監視が可能

MG40（大気圧空気専用）

湿度表示
0.1～99.9％ 分解能1/10
露点表示
-60.0～+40.0℃ 分解能1/10
  • -40.0℃ 以下は参考値表示
温度表示
-20.0～+80.0℃ 分解能1/10

上記製品はウェブ販売店からもお買い求めいただけます。

MG60-P（圧縮空気専用）

露点表示
-85.0～+20.0℃（PDP）分解能 1/10
圧力表示
0.00～1.00MPa 分解能 1/100

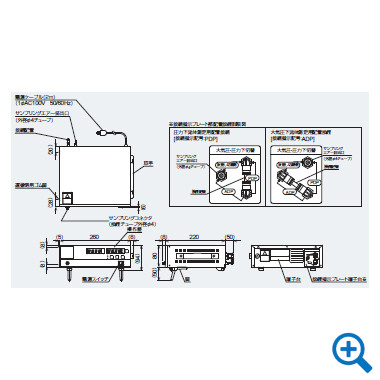

MG40 / MG40A-P
MG40 / MG60-P

仕様

MG40※4
本体仕様 湿度表示：LED表示3桁 0.1～99.9% 分解能1/10※1
範囲外、断線・短絡時「 - - - - 」表示
露点表示：LED表示4桁
（記号1桁）		 -60.0～+40.0℃ 分解能1/10※1 ※2
（-60℃以下「L」、+40℃以上「H」表示）
-40℃ 以下は参考値として表示
温度表示：LED表示4桁
（記号1桁）		 -20.0～+80.0℃ 分解能1/10
（-20℃以下 [L]、+80℃以上「H」表示かつ
センサー断線・短絡時「----」表示）
使用周囲温度範囲 ℃ 5～40
使用周囲湿度範囲 %RH 0～85（結露なきこと）
保管温湿度範囲 ℃  5～+55 / 45～85%
電源 V AC100±10%
消費電力 W 20
外形寸法 高さ mm 80
奥行 mm 220
幅 mm 260
質量 kg 2.7
外部出力 電圧出力 露点：0～5V DC（-60～+40℃）
湿度：0～5V DC（0～100%）
温度：0～5V DC（-20～+80℃）
警報出力 露点（上下限）/ 湿度（上下限）/ 温度（上下限）
無電圧接点出力(1a) 2点（AL1,AL2）
センサー部仕様 測定流体 清浄空気（大気圧） / 清浄度 ISOクラス8以内
（水滴、油分、有機溶剤等の浮遊物無きこと）※5
圧力範囲 MPa 大気圧
温度計測精度 ℃ ±1
湿度計測精度 %RH ±2（20～80%） at25℃時
露点演算精度 ℃ ±3 -30～+40℃ D.P / ±5 -30～-40℃ D.P※3
-40℃以下は参考値となります。（測定空気温度25℃時）
  1. 表示切替スイッチにより湿度、露点を交互表示。
  2. 露点は温度、湿度による演算値です。
  3. 露点演算精度は出荷時の値です。保証値ではありません。
  4. MG40は大気圧空気専用の露点モニターです。測定する場合は、測定空気中にセンサーを直接取り付けてください。
  5. 下記の雰囲気で使用または保管されるとセンサーが劣化し、短期間で再校正が必要となる場合があります。（酢酸、塩酸、アンモニア、酢酸エチル、キシレン、ブタノール、ジクロロエタン）
MG60-P
本体仕様 表示 表示器 7seg-LED＝4桁×2
表示項目1※1,2 露点（PDP/ADP切替式）-85.0～+20.0℃（PDP） 分解能1/10
表示項目2 圧縮空気圧力0.00～1.00MPa 　分解能1/100
使用周囲温度範囲※3 ℃ 5～40
使用周囲湿度範囲 %RH 0～85（結露なきこと）
電源 V AC100±10%
消費電力 W 6.3
外形寸法 高さ mm 171（本体）、224（壁掛ブラケット付）
奥行 mm 55（本体）、84（壁掛ブラケット付）
幅 mm 271（本体）、400（壁掛ブラケット付）
配管接続口径※4 mm φ6（ワンタッチ継手）
質量 kg 2.0（本体）、2.6（壁掛ブラケット付）
塗装色 マンセルNo. カバー（N9.0）、ベース（N3.0）
外部出力 接点（露点警報出力）※5 無電圧接点 1ａ×2点（コモン共通）
通信方式 RS422 / 485
プロトコル Modbus RTU
測定部仕様 測定流体※6 圧縮空気
使用圧力範囲（ゲージ圧） MPa 0.1～1.0
使用温度 / 湿度範囲 °C/%RH 5～40 / 0~100（センサ部水滴無きこと）
露点測定範囲※7 ℃ -80～+20（PDP）（周囲温度以下のこと）
サンプリング空気流量※8 L/min 3～5（0.7MPa時）、固定オリフィスパージ方式
自動クリーニング機能※9 パージ、自動補正、ウォーミング（センサ搭載機能）
  1. 表示切替スイッチにより圧力下露点（PDP）、大気圧下露点（ADP）を選択表示。
  2. ADP は、測定した圧力とPDP からの内部演算値のため参考値。
  3. 測定流体の露点以上としてください。
  4. 付属品のフィルタ―組立入口の接続口。配管は吸湿性の低い材質を使用してください。フッ素樹脂チューブ：PTFE、PFA 等。ナイロンチューブは吸湿性があるため使用しないでください。
  5. 上下限はパラメータ設定により選択可能。
  6. 水滴、油分、塵埃の混入が無いよう、前段に必ず付属のフィルターを設置してください。次の雰囲気で使用または保管されるとセンサが劣化し、短期間で再校正が必要となる場合があります。（酢酸、塩酸、アンモニア、酢酸エチル、キシレン、ブタノール、ジクロロエタン）　
  7. 測定する露点が周囲温度より高いと、センサ内で結露が生じ、正常な測定ができません。精度を確保するため、露点センサは2年毎の校正を推奨しています。MG60-P本体の校正および校正証明書の発行はできません。
  8. サンプリング空気は本体外部へ排出します。
  9. 露点センサ自動クリーニング機能：クリーニング中は測定を中断し、数分間測定値を保持します。表示値が変化しませんが故障ではありません。（クリーニング後、自動復帰）
