水電解水素発生装置
Hy-INES（ハイネス）シリーズ
高純度水素を自動供給、燃料電池や水素の研究用途に
PGH05A / PGH05A-HS
- PGH05A：スタンダードモデル
- PGH05A-HS：ハイスペックモデル
- 発生ガス種
- 水素（H2）
- 発生ガス純度
- ≧ 99.999%
- 発生ガス流量
- 0.5 NL/min
- 発生ガス圧力
- ≦ 0.69MPa
（右）ハイスペックモデル PGH05A-HS
- 露点-50℃以下の低露点・高純度水素を自動供給
- ベーシックな基本性能を確保したスタンダードモデル
- センサ搭載で水素純度を表示、高機能なハイスペックモデル
特長
スタンダードモデル／ハイスペックモデル 共通
スタンダードモデル（PGH05A-G1/G2）
ハイスペックモデル（PGH05A-HS）
スタンダードモデル／ハイスペックモデル 共通
高純度の水素を自動供給（≧99.999%※1）
アイドリング運転後から自動で供給開始します。（規定の水素純度到達後）
- 発生水素ガス純度 99.9999%をお求めのお客様はお問い合わせください。
露点 -50℃以下の低露点水素の供給
気液分離器と独自の吸着式ドライヤー構造により低露点を確保。
かんたん吸着剤交換
吸着剤は正面パネルからドライヤーを脱着することで容易に交換可能。
各種安全装置搭載
万が一を想定した安全装置により、安心してご使用いただけます。
- ファンによる機内水素滞留防止
- 水電解セル電圧監視
- 精製水渇水警報
高圧ガス保安法適用外
発生水素は 1MPa未満で高圧ガス保安法適用外、高価なシリンダーキャビネットなどの設置が不要。
かんたん吸着剤交換
吸着剤は正面パネルからドライヤーを脱着することで容易に交換可能。
各種安全装置搭載
万が一を想定した安全装置により、安心してご使用いただけます。
- ファンによる機内水素滞留防止
- 水電解セル電圧監視
- 精製水渇水警報
高圧ガス保安法適用外
発生水素は 1MPa未満で高圧ガス保安法適用外、高価なシリンダーキャビネットなどの設置が不要。
スタンダードモデル（PGH05A-G1/G2）
吸着剤交換時期表示機能
吸着剤の交換時期が一目でわかります。
PGH05A-G1（露点センサなし）の場合
吸着剤の交換時期を表示パネルのインジケータで確認可能
PGH05A-G2（露点センサ搭載）の場合
露点センサにより表示パネルで水素の露点温度を確認可能
回路内リークチェック
テストボタンにて機内／機外に限らず確認可能。
ハイスペックモデル（PGH05A-HS）
水素純度表示機能
ガス濃度センサ搭載により、水素純度※を表示。
- 酸素換算値
タッチパネル搭載
各種ステータスや運転状況、お知らせを分かりやすく表示。水素供給温度、圧力、露点のトレンド表示や系統表示も可能。

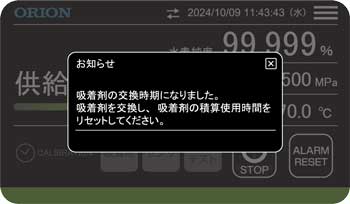

吸着剤交換時期表示機能
ポップアップ画面とお知らせ表示バーによるわかりやすいアナウンス。
回路内リークチェック
テストボタンにて機内／機外に限らず確認可能。テスト中インジケータに進捗を表示。
タッチパネル搭載
各種ステータスや運転状況、お知らせを分かりやすく表示。水素供給温度、圧力、露点のトレンド表示や系統表示も可能。
吸着剤交換時期表示機能
ポップアップ画面とお知らせ表示バーによるわかりやすいアナウンス。
回路内リークチェック
テストボタンにて機内／機外に限らず確認可能。テスト中インジケータに進捗を表示。
高純度水素ガスの発生方法
- PEM型（固体高分子膜型）水電解セル採用
- 気液分離器とドライヤーによる低露点の達成
水素ガス発生方法の基本原理は、水の電気分解です。水に電気を加えることで水素と酸素が発生します。
水電解セルから発生した湿った水素は、気液分離器 → ドライヤーを通ることで、水分が除去された高純度の水素となります。
用途例
発生した水素は、分析装置や集中加熱機、非常用などの小型燃料電池に直接利用したり、キャニスターへ水素を貯蔵することも可能です。
- FID等の検出器
- ICP発光分光・質量分析用衝突ガス
- 水素ガスシリンダーの代替
- 水素吸蔵合金キャニスターへの充填
仕様
| 型式 | スタンダードモデル | ハイスペックモデル | |||
|---|---|---|---|---|---|
| PGH05A-G1 | PGH05A-G2 | PGH05A-HS | |||
| 機能 | 水素露点表示※1 | なし | あり（露点センサ内蔵） | ||
| 水素純度到達前／供給時表示 | あり | ||||
| 表示機能 | 7セグメント+ランプ | 液晶モニタ | |||
| 純度表示 | なし | あり | |||
| 性能 | 発生ガス種※2 | - | 水素(H2) | ||
| 発生ガス純度※3※4 | % | ≧99.999 | |||
| 発生ガス流量※5※6 | NL/min | 0.5 | |||
| 発生ガス圧力※7 | MPa | ≦0.69 | |||
| 発生ガス大気圧露点 | ℃ | ≦-50 | |||
| 純度到達時間※8※9 | min | 通常時：≦20 初回運転時・ドライヤー交換時：≦120 |
通常時：≦90 初回運転時・ドライヤー交換時・大気校正時：≦240 |
||
| 外形寸法（幅×奥行き×高さ×）※10 | mm | 250×452×457 | 300×450×492 | ||
| 接続口径 | 水素供給口※5 | Rc1/8 | |||
| ドレン水口 | Rc1/4（手動バルブ止め） | ||||
| 製品質量（乾燥質量） | kg | 25 | 26 | ||
| 使用周囲温湿度範囲※11 | ℃、% | 10～35、30～80 | |||
| 精製水 | 電気伝導率範囲※12 | µS/cm | 0.1～1 | ||
| 供給温度範囲※13 | ℃ | 10～35 | |||
| 消費量※14 | mL/h | 30 | |||
| 精製水タンク容量※15 | L | 3.5 | |||
| 電気特性 | 電源※16 | V(Hz) | 単相100±10%（50/60） | ||
| 消費電力※17 | W | 300 | 450 | ||
| 電流※17 | A | 3 | 4.5 | ||
| 電源容量※17 | VA | 330 | 500 | ||
| ガス発生原理 | 固体高分子膜（PEM）水電解方式 | ||||
-
-G1：運転時間が100時間になるとドライヤーインジケータのLEDが全て消灯し、露点警報を発報します。
-G2 / -HS：大気圧露点が-50℃を超えると、露点上限警報を発報します。定期交換部品の吸着剤交換セット"1組立"または"2組立"を用いて吸着剤の交換をしてください。 - 運転時には室内の水素濃度が上がらないように、常時換気を行ってください。
-
-G1 / -G2：純度は酸素換算値であり目安値となります。正確な純度測定にはガスクロマトグラフでの測定が必要となります。
-HS：純度表示値は酸素換算値です。 - 運転開始から水素純度が仕様値に到達するまではパージ状態となり、全て排気されます。水素純度が仕様値に到達すると自動で供給が開始します。
- 配管は最大流量に対して適切な配管径、配管長で接続してください。
- 記載値はノルマル表示(温度：0℃、湿度：0%、圧力：0.1013MPa) の値です。
- 発生ガス圧力は成り行きです。水素発生回路の圧力が0.69MPaを超えると、自動的に運転停止します。発生ガス圧力が0.8MPa以上になった場合、安全弁より排気します。
- 水電解セルの劣化状況によっては、純度到達時間が長くなることがあります。
- -G1 / -G2 / -HS で水素純度到達性能に差はありません。-HS では、水素純度表示に用いるガス濃度センサ測定精度安定化のため、純度到達時間が長くなります。
- ネジ部、接続配管等の突起部を除く。
- 本機は屋内専用仕様です。保管時も凍結破損や水電解セルの破損の原因となりますので使用周囲温湿度範囲を守ってください。
- 本機の故障の原因となりますので、指定の純度以外の精製水を給水しないでください。
- 使用温度範囲内の精製水を給水してください。使用温度範囲から外れた精製水を使用すると水電解セルの劣化や破損の原因となります。
- 精製水の消費量は目安です。液面計の目盛りを見てEライン付近になったら給水が必要です。
- 液面計のF（満水）位置。
- 電源電圧の相間アンバランスは±3%以内としてください。
- 仕様範囲内での最大値。
外形図(単位: mm)
PGH05A-G1 / G2
PGH05A-HS
