ターンテーブル型恒温槽　EST-S ローコストの温度さらし用の恒温槽

EST-S

  • 冷凍回路・温度槽などの必要機能を一体化した
    コンパクト省スペース設計
    （1坪程度の設置面積）
  • 作業性を向上した新型ターンテーブル型
    温度試験装置
    • 恒温槽内のターンテーブルが1回転する間に、ワークを所定の温度に到達させます。
    • ターンテーブルの段数や分割数はお客様のご要望に合わせ製作いたします。
温度制御範囲[低温]
-40℃～+30℃
温度制御範囲[高温]
室温+40℃～+80℃（125℃※）
温度降下時間[低温]
60分以内（25℃→-40℃）
温度上昇時間[高温]
60分以内（25℃→+80℃）
  • 特別仕様

自動検査機構付モデルのラインアップもございます。詳細は検査機付きターンテーブル型恒温槽ページをご覧ください。

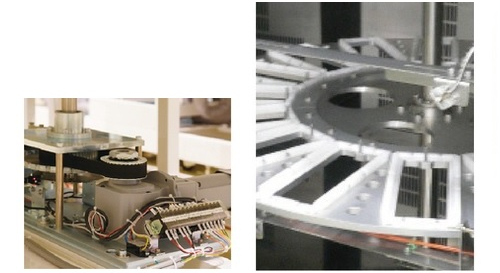

ターンテーブル型恒温槽EST-S

用途例（車載用電子制御基板例）

  • エンジン制御
  • トランスミッション制御
  • スキッド制御
  • サスペンション制御
  • パワーステアリング
  • エアーバッグシステム
  • アンチロックブレーキシステム
  • 車間距離維持システム
  • カーナビゲーションシステム
  • キーレスエントリー・ドアロックシステム

仕様

項目 低温槽(省エネ型) 高温槽 低温槽
加熱制御方式 ヒートポンプバランス制御
（排熱利用型）		 ヒータ制御 ヒータ制御
温
度
仕
様		 温度制御範囲 ℃ -40～+30 室温 +40～+80
(+125)※1		 -40～+80
温度分布 ℃ ±3（無負荷ワーク搭載部付近）
温度上昇・下降時間 min 60以内
（25℃ → -40℃）		 60以内
（25℃ → 80℃）		 60以内
（25℃ → -40℃）
制御方式 PID制御・センサPT100Ω
冷却能力(50/60Hz) kW 0.8/1.0（-40℃時） - 0.8/1.0（-40℃時）
加熱能力 kW 1（0℃時）※2 6.0（ヒータ容量） 7.5（ヒータ容量）※3
電
気
特
性		 電源 三相200V±10% 50/60Hz
最大運転電流 A 21 22 42
電源容量 kVA 8 8 15
遮断器 A 30 30 60
冷媒   R404A - R404A
冷凍用圧縮機出力 kW 3.75 - 3.7
圧縮空気 MPa 0.4～0.7
冷
却
水		 水量 m3/h 1.7（32℃時） - 1.7（32℃時）
水圧 MPa 0.1～0.5 - 0.1～0.5
接続口 Rc1 - Rc1
質量 kg 1000 750 1000
外形寸法（W×D×H） mm 1200（1400※4）
×2250
×1900（1950※5）		 1200（1400※4）
×1950
×1900（1950※5）		 1200（1400※4）
×2250
×1900（1950※5）
  1. 温度範囲 室温+40℃～+125℃仕様も制作可能です。
  2. 設計計算値です。
  3. 冷凍用圧縮機運転時は加熱能力が減少します。
  4. 検査機構内蔵時の寸法です。
  5. テーブル駆動ユニット、上部取付時の寸法です。
