アクセサリー（別売品）大型DC RKE-C
メーカーオプション一覧
RKE-C シリーズのオプション品番設定方法
メーカーオプション品番は6ケタとなりますので、下記オプション品番設定表にてご確認の上、販売窓口までご指示ください。
RKE4500C-V（製品型式）+ 1桁目 2桁目 3桁目 4桁目 5桁目 6桁目
| 番号 | 1桁目 | 2桁目 | 3桁目 | 4桁目 | 5桁目 | 6桁目 |
|---|---|---|---|---|---|---|
| 0 | 標準 | 標準 | 標準 | 標準 | 標準 | 標準 |
| 1 | 高揚程仕様 | 異電圧 （380・400・440V） |
塩害仕様 | リリーフ弁付 | 英文仕様 | 水槽無し |
| 2 | キャスタ （ストッパ付） |
ヒーター付 （5kW） |
連結用均圧管 接続口付 |
クリーンルーム 仕様 |
完成写真 | 銅レス仕様 |
| 3 | キャスタ （アジャスタ付） |
ヒーター付 （5kW × 2） |
塩害仕様 + 連結用均圧管 接続口付 |
リリーフ弁付 + クリーンルーム 仕様 |
検査成績書 （別送） + 検査要領書 （別送） |
水槽無し + 圧送ポンプ 削除 |
| 4 | 輸出梱包 （ベニヤ貼り） |
ー | ー | 流量計付 | 英文仕様 + 検査成績書 （別送） + 検査要領書 （別送） |
ー |
| 5 | 高揚程仕様 + キャスタ （ストッパ付） |
ー | ー | 冷水出入口 バルブ付 |
検査成績書 （別送） + 検査要領書 （別送） + 完成写真 |
ー |
| 6 | 高揚程仕様 +キャスタ （アジャスタ付） |
ー | ー | 水フィルター 組立付 |
英文仕様 + 検査成績書 （別送） + 検査要領書 （別送） + 完成写真 |
ー |
| 7 | 高揚程仕様 + 輸出梱包 （ベニヤ貼り） |
ー | ー | リリーフ弁付 + 流量計付 |
ー | ー |
| 8 | 高揚程仕様 + キャスタ （ストッパ付） + 輸出梱包 （ベニヤ貼り） |
ー | ー | 流量計付 + 冷水出入口 バルブ付 + 水フィルター 組立付 |
ー | ー |
| 9 | 高揚程仕様 + キャスタ （アジャスタ付） + 輸出梱包 （ベニヤ貼り） |
ー | ー | ー | ー | ー |
メーカーオプション内容
| 項目 | 内容 |
|---|---|
| 高揚程仕様 | 〇ワンランク上のポンプに変更 ※使用流量範囲はベース期から変更できません |
| キャスタ付 | 〇4輪自在キャスタ（ストッパ付）〇4輪自在キャスタ（アジャスタ付） |
| 輸出梱包 | 〇ベニヤ材による簡易梱包 ※JIS規格梱包は別途ご相談ください |
| 異電圧（380・400・440V） | 〇トランス置きにて対応 |
| ヒーター付 | 〇運転開始時の温度立ち上げ用（AC200V 電気ヒーター内蔵） ※液温設定値-2℃±0.5℃でON-OFF制御します ※ヒーター容量は5kW、5kW×2から選択してください |
| 塩害仕様 | 〇外装キャビネット・底ベース・中間ベース：塗膜45μm以上 〇ファン取付用ボルト：SUS304 〇凝縮器：耐腐食性塗装 〇冷媒配管：耐腐食性塗装 〇制御基板・圧縮機インバータ基盤：防湿絶縁コーディング処理 ※日本冷凍空調工業会「JRA」の塩害基準とは異なります |
| 連結用均圧管接続口付 | 〇均圧管接続口付 ※同系統内で水槽付きチラーを連結して使用する場合は、均圧管の接続が必要となります |
| リリーフ弁付 | 〇採光使用圧力値（0.5MPa）に設定 |
| クリーンルーム仕様 | 〇漏水検知器付き（屋内設置限定） 〇冷水配管：断熱材、保温テープ巻き付け（液面計、ポンプ、冷却水配管、冷却凝縮器は除く） 〇冷媒配管低温部断熱材取付 〇機内エプトシーラー削除 〇インシュレーションホース（断熱チューブ使用） |
| 流量計付 | 〇フロート式 |
| 冷水出入口バルブ付 | 〇冷水出入口にボールバルブを追加します ※機外取付 |
| 水フィルター組立付 | 〇RKE4500C-V：水フィルター組立A 〇RKE9000C-V：水フィルター組立B ※固定スタンド付別置きにて対応 ※ろ過度：100μm（5・10・20・50μmは特別仕様） ※0.5MPa以下でご使用ください |
| 英文仕様 | 〇プレート類、英文取扱説明書 |
| 完成写真 | 〇完成写真付き |
| 検査成績書+検査要領書 | 〇弊社書式 |
| 銅レス仕様 | 〇熱交換器変更（SUSブレージング） |
外形図が変更になるメーカーオプション組み合わせ
下記メーカーオプション選択時は、外形寸法がベース機から幅+500mmとなります。
対象となるオプション
- ヒーター付（ヒーター容量 5kW）
- ヒーター付（ヒーター容量 5kW×2）
組込外形図（単位：mm）
アクセサリー（別売品）
アクセサリー（別売品）一覧表
| 項目 | 内容 | RKE4500C-V | RKE9000C-V |
|---|---|---|---|
| 防風雪板組立※1 | 強風（8m/s）による製品への影響を緩和します。 | 03300345010 | 03300340010 |
| 防雪フード組立 | 吸気口への雪の付着を抑制します。 | 03300356010 | 03300366010 |
| 防振台※2 | チラーの振動による接地面への影響を緩和します。 | 0A005788000 | 0A005789000 |
| リモコンセット組立 （リモコンコード20m付） |
リモコンを本機に接続することで、本機から離れた場所から タッチパネルと同様に運転操作と各種設定が行えます。 |
03115537010 | |
| リモコンセット組立 （リモコンコード50m付） |
03115537020 | ||
| リモコンセット組立 （リモコンコード100m付） |
03115537030 | ||
| キャスタオプションA組立 | ストッパ付 4輪自在 | 03300438010 | 033004411010 |
| キャスタオプションB組立 | アジャスタ付 4輪自在 | 03300439010 | 03300442010 |

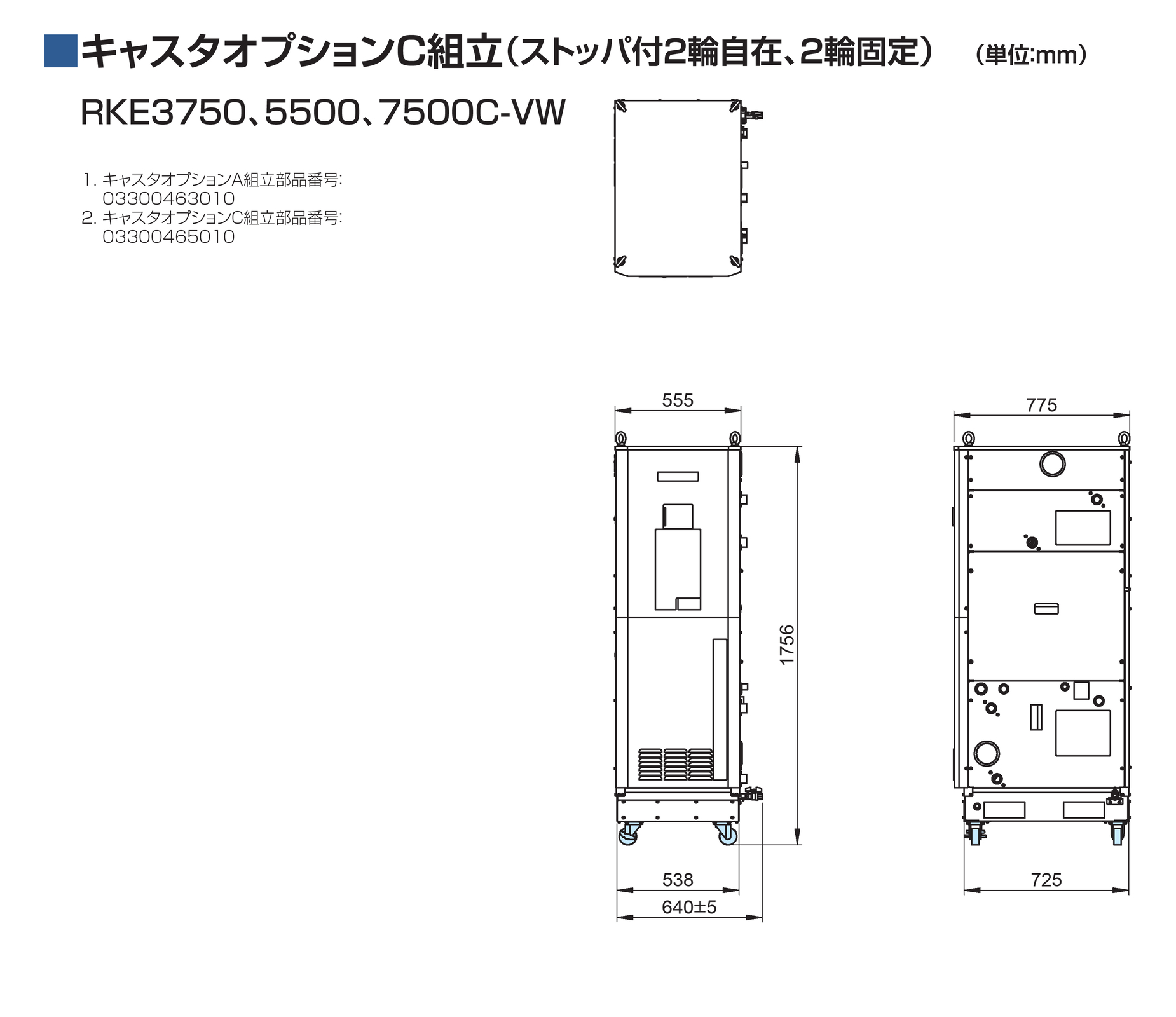

| キャスタオプションC組立 | ストッパ付 2輪自在 2輪固定 | 03300440010 | 03300443010 |
| 水フィルターA組立※3 | ろ過度：100μm 5・10・20・50μmは別途ご相談ください |
04100614010 | ー |
| 水フィルターB組立※3 | ー | 04100491010 | |
| 純水器C組立 | 採水水質10μS/cm以下 | 04100614010 | ー |
| 純水器D組立 | ー | 04100597010 | |
| 給水用純水器組立 | 電気伝導率計付・定流量弁付 | 04100522010 | |
| LAN基板セット組立 | LANケーブルを接続する場合に使用します。 | 04112328010 | |
| 運転音低減キット組立 | 圧縮機に取付けることで運転音を低減します。 | 03300452010 | 03300453010 |
- 防風雪板組立は、吸込3面に取付ける場合は、3セット必要になります。
- 防振台は凹凸の無い水平な全面基礎に設置してください。チラー設置時に防振台四隅の高さの差が5mm以上ある場合は調整が必要です。
- 0.5MPa以下でご使用ください。
アクセサリー（別売品）仕様一覧
水フィルター仕様表
| 項目 | 水フィルター A組立 |
水フィルター B組立 |
||
|---|---|---|---|---|
| 使用 範囲 |
最高使用圧力 | MPa | 0.5 | |
| 最高使用温度 | ℃ | 50 | ||
| 性能 | ろ過度 | μm | 100 | |
| エレメント 初期圧損 |
MPa | 0.02 （水量43L/min） |
0.02 （水量125L/min） |
|
| 主要 寸法 |
配管接続口径 | Rc 1/2（Rc 1）※1 | Rc 1 | |
| 質量 | kg | 6.3 | 8 | |
| エレメント型式 | SD-100-250-B | SD-100-500-B | ||
| エレメント品番 | 40605000410 | 40605000400 | ||
| Oリング品番 | 83000014420 | |||
- 1×1/2Bブッシングを外すことで変更可能です。
水フィルター外形図（単位：mm）
| 型式 | 水フィルター A組立 |
水フィルター B組立 |
|---|---|---|
| A | （435） | （405） |
| B | 458 | 708 |
| C | 197 | 197 |
| D | 312 | 562 |
| E | 103 | 103 |
| F | 423以上 | 673以上 |
| G | Rc 1/2 | Rc 1 |
固定スタンド
- 全てのフィルターに取り付けられます。
- 上下2段に取り付け可能。
純水器組立仕様表
| 項目 | 純水器C組立 | 純水器D組立 | |
|---|---|---|---|
| イオン交換樹脂 | RDI-150 | DI-0-10BB | |
| イオン交換樹脂品番 | 0A001387000 | 0A001108000 | |
| 採水純水量※1※2 | 約150L | 約600L | |
| 採水水質 | μS/cm | 10以下 | |
| 最高使用水圧 | MPa | 0.05～0.2※3 | |
| 最高使用水温 | ℃ | 5～40 | |
| 寸法 | mm | Φ74.5-H248 （イオン交換樹脂） |
Φ185-H449mm |
| 質量 | g | 約670 （イオン交換樹脂） |
約5700 |
| 純水器取付位置 | 製品の側面 | 壁掛け※4 | |
| 出入口配管径 | ー | Rc 1/2 | |
| 付属品 | 予備純水器※3 ボールバルブ、固定金具、 ホースニップル、ホースバンド、 チーズ、ニップル、ホース |
固定ブラケット、 樹脂ニップル、ソケット、 ブッシング（純水器に取付け済み）、 脱着レンチ |
|
- 採水純水量は、原水水質150μS/cmを基準として算出しました。水質により採水量は変動します。
- 採水純水量は、循環使用時の採水量を表したものではありません。イオン交換樹脂の寿命および水質は接液部の材質、節江樹面積、設備環境等によって変動します。
- イオン交換樹脂Dにつきましては出口側の配管圧損により圧力が0.2MPaを超える場合は減圧弁を設置してください。
- イオン交換樹脂Dは壁に取付けるタイプになりますので事前に取付けスペースを確認してください。
- イオン交換樹脂の設置は直射日光または破損の危険性がある場所は避けてください。
給水用純水器組立
| 項目 | 給水用純水器組立 | |
|---|---|---|
| 使用純水器 | AP-10 | |
| 採水純水量※1※2 | L | 約2200 |
| 採水水質 | 約150L | |
| 採水水質 | μS/cm | 1以下 |
| 使用水圧 | MPa | 0.34以下※3 |
| 使用水温 | ℃ | 5～40 |
| 寸法 | mm | Φ165-H851 |
| 製品質量 | kg | 約15 |
| 入口取付方法 | 水道用万全口金 | |
| 出口形状 | ブレードホース（Φ12×Φ18） | |
| イオン交換樹脂品番 | 0A001213000 | |
| 備考 | 電気伝導率系（0～3μS/cm）付 定流量弁（2.2L/min）付 アンカーボルト用穴（Φ10mm×3）有り |
|
- 水槽への供給水・補給水用です。
- 採水純水量は、原水水質200μS/cmを基準として算出しました。水質・温度等により採水量は変動します。
- 純水器容器内の圧力が0.34MPaを超える場合は減圧弁を設置してください。
- 純水器装置の設置は直射日光または破損の危険性のある場所は避けてください。
